简介
Vertiv EPC48系列室外型基站能源系统秉承维谛技术室外机柜及室外电源系统的设计理念和多年的在网运行经验,为满足快速发展的室外基站建设需求而推出的一体化集成供电系统解决方案。该方案支持单柜系统、双柜系统、三柜系统等多种组合,具有高可靠、高效节能、智能化、配置灵活、安全防盗、快速部署等特点。


雷

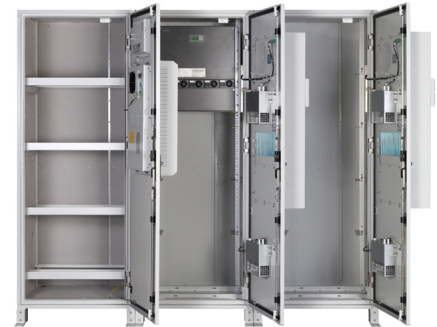

综合柜设备柜电池柜
应用场景
室外通信宏基站 ■室外通信微基站 ■室外分布式基站 ■室外综合接入点


单柜系统双柜系统

三柜系统
While every precaution has been taken to ensure accuracy and completeness herein, (business unit) assumes no responsibility, and disclaims all liability, for damages resulting from use of this information or for any errors or omissions.
Specifications are subject to change without notice.
技术参数
嵌入式电源 | NetSure 731 A41-S7 | NetSure 731 A61-S2/S3 |
|
系统容量 | 200A | 300A |
|
监控模块 | M530S(3个RS485接口、1个网口) |
|
|
整流模块 | 50A(R48-3000A3、R48-3000e3可选) |
|
|
交流配电 | 输入 | 2×63A/2P(断路器,手动切换) | 2×63A/4P(断路器,手动切换) |
| 输出 | 2×16A/1P、1×10A/1P(断路器) | 5×16A/1P、4×10A/1P(断路器) |
交流防雷 | S7/S3:C级 S2:C级+B级(In=30kA,Imax=60kA) |
|
|
直流配电 | 电池分路 | 4×125A/1P(断路器) | 4×125A/1P(断路器) |
|
负载下电 |
8×32A/1P、2×16A/1P、1×6A/1P(断路器) | 用户1~3:1×125A/1P、1×16A/1P、1×6A/1P (断路器) 用户4:1×63A/1P(断路器) |
| 电池下电 | 3×25A/1P、2×10A/1P(断路器) | 用户1~3:1×25A/1P(断路器) 用户4:2×10A/1P(断路器) |
直流防雷 | ≥10kA |
|
|
机械参数 | S7:483mm(宽)×400mm(深)×310mm(高)(19英寸7U高), ≤28kg S2/S3:483mm(宽)×400mm(深)×488mm(高)(19英寸11U高), ≤41kg |
|
|
产品配置

NetSure 731 A41-S7

NetSure 731 A61-S2/S3
配置型号 | EPC48300/3000-H1/M1(综合柜) | ECM-E16H-1/1(设备柜) | ECB600-A1/A2(电池柜) |
散热方式 | H1:设备仓80W/K热交换,电池仓直通风 M1:设备仓80W/K热交换,电池仓300W交流空调 | 80W/K热交换 | A1:300W交流空调(普通门) A2:300W交流空调(金库门) |
防护等级 | 设备仓IP55,电池仓IP45 | IP55 | IP45 |
机械参数 | 650mm(宽)×660mm(深)×1750mm(高)(含底座,不含柜门凸出部分),≤130kg |
|
|
预留空间 | H1/M1:18U(19英寸,含嵌入式电源空间)+2层电池仓, 每层625mm(宽)×565mm(深)×330mm(高) | 34U(19英寸) | 4层电池仓,每层580mm(宽)×570mm(深)×340mm(高) |
安装方式 | 落地、H平台、楼顶等 |
|
|
